耐火電纜的結構是怎么樣的?中壓耐火電纜結構示意圖
-
來源：金環宇電纜發布日期：2020-05-08 11:28
耐火電纜的結構是怎么樣的?下面小編給大家介紹中壓耐火電纜結構圖，主要介紹各結構層的組成與作用。

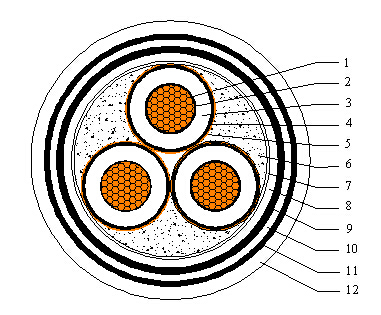

中壓耐火電纜結構圖:
1、導體
2、內屏蔽
3、交聯聚乙烯絕緣層
4、外屏蔽
5、銅帶屏蔽
6、無堿玻璃絲填充
7、無鹵繞包帶或陶瓷化硅橡膠云母帶
8、氧指數38以上的高氧指數隔氧層(厚度2-4mm)
9、陶瓷化耐火聚烯烴、陶瓷化硅橡膠云母帶或陶瓷化耐火硅橡膠耐火層(厚度3.5-6.5mm，沒有鋼鎧的要加厚到8mm)
10、無鹵繞包帶或陶瓷化硅橡膠云母帶
11、鋼帶鎧裝層
12、低煙無鹵外護套(不滴落、不掉落，燒后完整)或陶瓷化耐火聚烯烴護套料。
在生產中壓耐火電纜時需嚴格按照以上的電纜結構，生產過程中不得有質量、工藝缺陷;
以上是中壓耐火電纜的結構與生產注意點，相對中壓耐火電纜而言，低壓電纜生產較簡單：
第1種方法：陶瓷化耐火聚烯烴料用擠塑機直接擠到導體上或陶瓷化硅橡膠云母帶直接繞包到導體上或陶瓷化耐火硅橡膠直接擠到導體上，然后填充、成纜，繞無鹵繞包帶或陶瓷化硅橡膠云母帶，外護套擠出低煙無鹵護套料(不滴落、不掉落，燒后完整)或陶瓷化耐火聚烯烴料;陶瓷化耐火聚烯烴料或陶瓷化硅橡膠云母帶或陶瓷化耐火硅橡膠在這里即可以做絕緣層，又可以做耐火層;
第2種方法：導體外擠出交聯聚乙烯絕緣，填充、繞無鹵繞包帶或陶瓷化硅橡膠云母帶成纜 后，外護套擠出低煙無鹵外護套不滴落、不掉落，燒后完整)或陶瓷化耐火聚烯烴料。
注意：外護套不建議使用 PVC(這里是耐火電纜，不涵蓋阻燃電纜)。
耐火電纜具備的特性：
耐火電線在火災發生時能持續工作(傳送電流和信號)，其本身延燃與否不在考核之列。阻燃電線在火災發生時很快中止工作，其功能在于難燃和不波及能自熄。耐火電線750～800℃的火焰燃燒中維持180分鐘正常運行。
防火電線實際上是另一類型的耐火電線。它是以銅質為導電線芯，以無縫銅管為護套，以無機礦物質氧化鎂為絕緣的材料組制而成。
由于整體都是無機材料構成，因此，整個防火電線既不燃燒，也不延燃。而且能經受火燒。經試驗表明：在火焰800～900℃中燒2小時，電線一直正常通電運行，在1000℃的火焰下燃燒30分鐘仍然完好無損，繼續正常運行。一般正常工作溫度為250℃，能安全可靠運行。
