電線電纜的導體有幾種?電線導體的分類知識
-
來源：金環宇電線發布日期：2020-05-14 09:01
金環宇電線電纜小編分享導體的種類：
電纜導體按IEC60228(GB/T3956等同采用)分1類、2類、5類和6類4種導體類型，1類表示實心導體、2類表示絞合導體、5類和6類表示束絞導體，數字越大表示該類型導體越柔軟

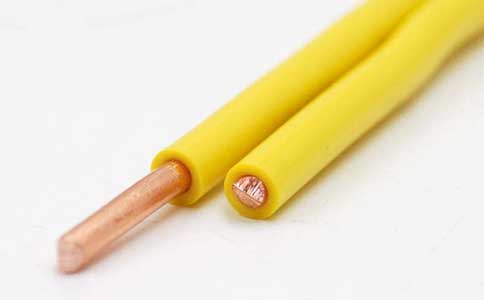

一、實心導體：
1、導體材料用鍍金屬或不鍍金屬退火銅線、無鍍層鋁或鋁合金線。
2、實心銅導體應是圓形截面，25及以上實心銅導體僅預定用于特種電纜，而不適用于一般電纜;實心鋁導體，截面16及以下應是圓形截面，25及以上，金環宇電線電纜小編提示若是單芯電纜應是圓形截面，若是多芯電纜，可以是圓形或成型截面。

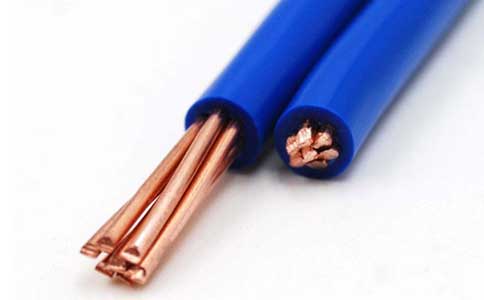

二、絞合導體：
1、電線電纜為了增加電纜的柔軟性或可曲度，較大截面的電纜線芯由多根較小直徑的單線絞合而成。由多根單線絞合的線芯柔軟性好、可曲度大，線芯彎曲時，線芯中心線內外兩部分可以互相移動補償，彎曲時不會引起導體的塑性變形，因此線芯的柔軟性和穩定性大大提高。
2、線芯的絞合形式可以分為兩類，規則絞合和不規則絞合。金環宇電線電纜提示大家注意了電線電纜規則絞合的定義為：導線有規則、同心且相繼各層依不同方向的絞合稱為規則絞合，它還可分正常規則絞合和非正常規則絞合，后者系指層與層間的導線直徑不盡相同的規則絞合，而前者指組成導線的直徑均相同;規則絞合還可分為簡單規則絞合和復合規則絞合，后者系指組成規則絞合的導線不是單根的，而是由更細的導線按規則絞合成股，再絞合成線芯，金環宇電線電纜小編分析這種絞合多用于移動橡皮絕緣電纜的線芯，以提高其柔軟性。不規則絞合(束絞)，所有組成導線都依同一方向的絞合。
3、非緊壓絞合圓形導體：
絞合圓鋁導體截面一般不小于10mm2。導體中的單線應具有相同的標稱直徑，導體的單線根數、直流電阻應符合標準規定。
4、緊壓絞合圓形導體和成型導體：
緊壓絞合圓鋁導體截面應不小于16mm2，絞合成型銅或鋁導體截面應不小于25mm2，同一導體中兩根不同單線的直徑比應不超過2，導體的單線根數和直流電阻應符合標準規定。
以上就是金環宇電線電纜小編給大家普及電線電纜導體的分類知識;希望對大家有所幫助!
