電線中的黃綠線是什么線？
-
來源：金環宇電線發布日期：2020-05-20 09:23
一般規定，三相電線顏色為黃、綠、紅，分別為A、B、C三相，代表的是火線，藍色為零線，黃綠相間的線代表為地線。

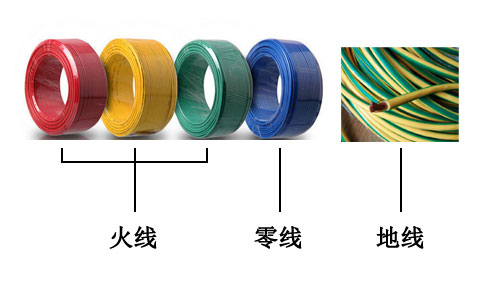

火線(紅。黃、綠)零線（藍）地線（黃綠相間）
接線時黃、綠、紅接火線，藍色接零線，黃綠相間的線接到PE保護線上或者接到設備外殼上(外殼已與地網連接)。有時四線顏色區分不太明顯時，三根截面一樣的為火線，截面稍小的為零線。你說的變壓器也許是控制回路的電源，如是380V，接到任意兩根火線上;如是220V，則接一根火線，一根零線。
實際操作 安全為上紅色是火線，藍色是零線，黃色或黃白相間的是地線。相線一般是黃、綠、紅，保護中性線(PEN線)是黑色，保護線(PE線)是黃綠雙色線，保護線在任何情況下都嚴禁作相線使用。
根據《住宅裝飾裝修工程施工規范》GB 50327-2001 16.1.4條規定：
“配線時，相線與零線的顏色應不同;同一住宅相線(L)顏色應統一，零線(N)宜用藍色，保護線(PE)必須用黃綠雙色線”
根據規范，可以得出：保護線(PE)即地線必須(強制性規定)用黃綠雙色線，零線用藍色,(不是強制性規定，在條件許可時，勻應選擇藍色線),相線不使用藍色即為紅、黃、綠色。(相線顏色還未一致起來，不同公司可能規定不一樣。下面用顏色方式可以參考。零線勻用藍色，如果用于插座，相線用紅色。燈路進線用紅色，燈路控制線或雙控線用黃色和綠色)
按規定顏色布線插座圖：紅色、藍色、雙色線穿入插座底盒。紅色作火線，藍色作零線，雙色線作地線。按規定顏色穿線，施工也方便，紅色線火線與插座L極連接，藍色零線與N極連接，雙色線與接地標識連接。
按規定顏色燈路布線圖：進火線用紅色，零線用藍色，控制線用黃色(也可使用綠色)
什么是火線和零線：
火線是電路中輸送電的電源線，零線是從變壓器中性點接地后引出的主干線，與火線(L)構成回路，對用電設備進行供電。
如何判斷火線和零線
1.用萬能表。首先先將萬用表置于交流檔500v，手捏一表筆，另一表筆分別觸接電源線。電壓高的則是火線，低的就是零線，電壓為0的是地線。要是交流檔打的是對的，電壓要比實際值小，要是一不小心打錯到了電阻檔，是會傷到自己的，所以要做好自我保護。
2.燈泡
找一個燈泡(帶燈口)，斷開電源后，將燈泡的一端連接到火線上。另一端連接到任意測線上。合閘，能夠正常點亮燈泡的是零線;燈泡不亮或交暗的是地線。
零線和地線接錯的后果
1.因為是交流電，所以火和零互換對電器沒什么影響。面對3孔插座，左零，右火，主要是維修時使用。
2.零和地接反或混接，這種情況比較危險。因為地線如果接到零線上，會導致設備外殼帶電。(一般設備正常時外殼幾乎不帶電)
