電線電纜絕緣層厚度不合格對(duì)電線電纜的影響及控制方法
-
來源：金環(huán)宇電線電纜發(fā)布日期：2018-05-10 09:22
大家在購買電線的時(shí)候有注意過電線絕緣層的厚度了嗎?生產(chǎn)的電線絕緣層厚度不合格。那具體絕緣層的厚度不合格對(duì)電線電纜有何影響呢?金環(huán)宇電線電纜小編來細(xì)說一下。

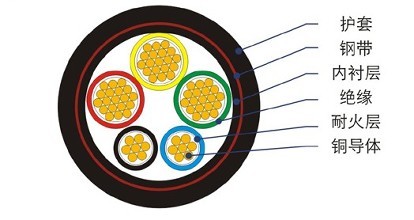

1、減少電線電纜產(chǎn)品的使用壽命
這個(gè)問題很容易理解，長期運(yùn)行后，特別是直埋、浸在水里、暴露在露天或者易被腐蝕的環(huán)境中，由于長時(shí)間受到外界介質(zhì)的腐蝕，護(hù)套最薄點(diǎn)的絕緣水平和機(jī)械水平都會(huì)下降。
再加上例行的護(hù)套試驗(yàn)檢測(cè)或者發(fā)生線路接地故障，最薄點(diǎn)可能就會(huì)被擊穿。這樣，電纜護(hù)套的防護(hù)作用就會(huì)失去。
除此之外，內(nèi)在的消耗也不能忽略，電線電纜長期通電就會(huì)產(chǎn)生大量的熱量，這里補(bǔ)充一點(diǎn)小常識(shí)：導(dǎo)體允許工作溫度為70℃，聚氯乙烯長期使用溫度不宜超過65℃。所以說電線電纜其實(shí)是處在“內(nèi)憂外患”的境地。
2、增加了鋪設(shè)過程中的難度
隨著全球工業(yè)的發(fā)展，越來越多的環(huán)境要求高壓電纜產(chǎn)品必須做到外徑小，在鋪設(shè)的過程中需要考慮留有空隙，這樣才能散發(fā)掉電線電纜通電后產(chǎn)生的熱量，護(hù)套厚度過厚會(huì)增加鋪設(shè)的難度，所以護(hù)套的厚度要求嚴(yán)格符合相關(guān)的標(biāo)準(zhǔn)，不然無法起到保護(hù)電線電纜的作用。也不能一味的追求其厚度。
如果電纜在生產(chǎn)中護(hù)套厚度低于標(biāo)準(zhǔn)要求則為不合格，厚度超出標(biāo)準(zhǔn)要求也是不合格的。例如：金環(huán)宇電力電纜型號(hào)為6/10kv YJV22 3*25mm2，經(jīng)測(cè)得護(hù)套厚度平均厚度3.4mm，此種型號(hào)如參照GB/T12706-2008標(biāo)準(zhǔn)要求。
如何控制電線電纜護(hù)套厚度呢?
1)按標(biāo)準(zhǔn)計(jì)算控制護(hù)套厚度，計(jì)算公式：D(擠前外徑)×0.035+1;
2)在線測(cè)量護(hù)套厚度：護(hù)套厚度=(擠護(hù)套后的周長—擠護(hù)套前的周長)/2π或護(hù)套厚度=(擠護(hù)套后的周長—擠護(hù)套前的周長)×0.1592;
3)單芯護(hù)套最薄點(diǎn)：標(biāo)稱值×85%-0.1;
4)多芯護(hù)套最薄點(diǎn)：標(biāo)稱值×80%-0.2。
金環(huán)宇電線電纜廠家，25年電線電纜生產(chǎn)經(jīng)驗(yàn)，電線電纜產(chǎn)品上千種，國標(biāo)保證，歡迎來電咨詢或來廠考察，您的滿意是我們永恒的追求。
