導線截面積與電流的關系及計算公式與口訣
-
來源：金環宇電線電纜發布日期：2019-09-27 16:37
導線我們通常稱為"電纜"，是用于傳輸電能的載體，是電氣設備之間構成回路的基本條件，導線傳輸?shù)闹匾M成通常由銅或者鋁材料加工而成，對于不同的應用場合所使用的導線成本有所不同，像比較少見的用貴金屬材料作為導線，導線根據應用條件還可以分為，比如，電流大，我們就會用到大電流導線，所以，導線在實際的應用中非常的靈活，那么，我們?cè)谶x擇購買時，導線直徑與電流到底存在什么樣的必然關系。
導線直徑與電流的關系
在我們?nèi)粘Ｉ钪?，常?jiàn)的導線都很細，之所以，是因?yàn)樗诠ぷ鲿r(shí)所承載的電流很小，在電力系統中，通常變壓低壓側的輸出電流是用戶所使用電流的總和，少則幾百安培，多則上千安培，那么我們選擇導線的線徑就要大，以滿足足夠的過流能力，很明顯，導線的直徑與電流的大小成正比關系，也就是電流越大，導線的截面積就越粗，下圖是常見的導線于電流關系表：

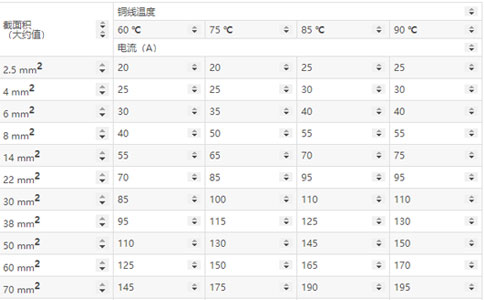

導線截面積和電流的關系表
很明顯，導線的過流能力還與溫度有關聯，溫度越高，導線的電阻率就越大，電阻增大，消耗電能增大，所以在選擇上，我們盡量選擇比額定電流稍大的導線，可以有效的避免上述所發生的情況。
導線截面積一般按如下公式計算：
銅線： S = (I * L) / (54.4 * △U)
鋁線： S = (I * L ) / (34 * △U)
式中： I —— 導線中通過的最大電流(A)
L —— 導線的長度(M)
△U —— 充許的電壓降(V)
S —— 導線的截面積(MM2)
導線的截面積所能正常通過的電流可根據其所需要導通的電流總數進行選擇，一般可按照如下順口溜進行確定：
導線截面積與電流口訣
十下五，百上二，二五三五四三界，柒拾玖五兩倍半，銅線升級算。
就是10 mm2以下的鋁線，用平方毫米數乘以5就可以知道安全載荷的電流安培數了。一百平方毫米以上的都是截面積乘以2; 二十五平方毫米以下的乘以4;三十五平方毫米以上的乘以3; 70到95平方毫米的都乘以2.5。要是銅線呢，就升一個檔，比如2.5平方毫米的銅線，就按4平方毫米計算。( 說明：以上只能作為估算,不是很準確。)
另外如果按室內，記住電線芯截面積在6 mm2以下的銅線，每平方毫米電流不超過10A就是安全的。
10米內，導線電流密度6A/mm2比較合適，10-50米，3A/mm2，50-200米，2A/mm2，500米以上要小于1A/mm2。 導線的阻抗與其長度成正比，與其線徑成反比。請?jiān)谑褂秒娫磿r(shí)，特別注意導線的線材與線徑問題。以防止電流過大使導線過熱而造成事故。
