五芯電纜分四大一小和三大二小的原因

來源：金環宇電纜發布日期：2019-09-27 15:29

五芯電纜分四大是指三相A、B、C、N。一小就是E接地線，三大就是三相A、B、C，二小N和E。為何要分呢?原因只有兩個。

一、N和E負載少，主線承擔主負載電荷。

二、節約成本與開支就這么簡單。配電這樣要求的不在少數!

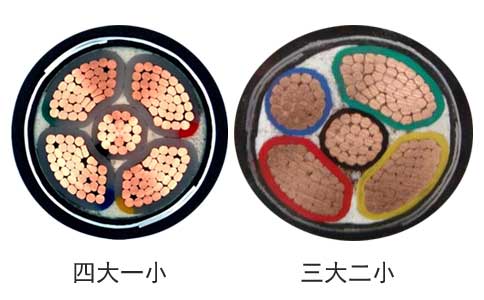

五芯電纜四大一小是;大的四根分別是三根相線、一根零線。小的一根是保護接地(零)線。三大二小五芯電纜是;三根大的是三根相線、兩根小的是一根零線、另一根是保護接地(零)線。

為什么保護接地(零)線可以比相線小呢?因為設備漏電不是同時漏電的，因此保護接地(零)線的安全載流量能夠滿足該配電線路所帶最大的一臺設備的電源斷路器、或漏電斷路器的脫扣電流值而保證該電設備故障漏電時脫扣分閘就可以了。

電纜分四大一小與三大二小是按照負載性質不同而使用不同規格電纜的。

為了三相四(五)線供配電的可靠性、防止零線開路致使三相負載中性點位移、而釀成供配電事故;因此低壓電氣安裝安全規程規定;低壓三相四(五)線供配電的綜合負載線路的零線的材質與截面積應與相線相同。低壓三相四(五)線供配電的動力線路的零線的材質要與相線相同，其截面積不得小于相線的一半。

因此;問題所問的四大一小的五芯電纜是用于三相五線綜合負載供配電使用的。三大二小的五芯電纜是用于三相五線動力負載供配電使用的。

說明一點;綜合負載即是指單相220V電壓負載占大部分、而三相380V電壓負載占少部分的負載。如小區居民配電、酒店、商場或照明與220V單相電機比例大的制衣廠等負載。

動力負載是指三相380V電動機負載比例較大的工廠或建筑工地的負載。
